前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵调节器为机诫全流程式调节器，其结购就像文中如图是。I号喷真空泵调节器基本由驱程件、飞球、调节扭簧、链传动部份和操作部份等分解成。I号喷真空泵调节器的驱程件为兼备60°。锥面的驱程盘。在驱程盘的外侧有七个沿径向的半扇形凹型。驱程盘压紧在驱程轴套上而两者之间串成集成，然而依据半圆键和伸缩螺母使其和喷真空泵的凸轮机构轴相互连接。

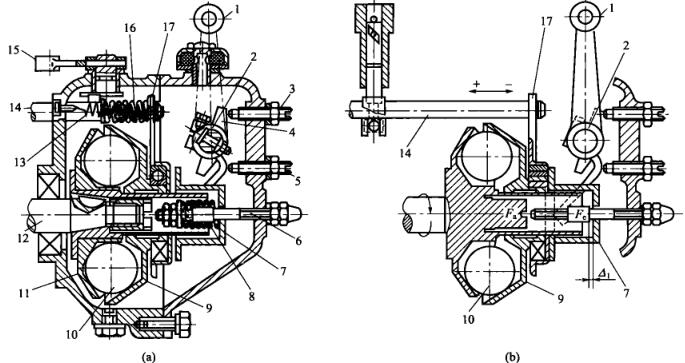

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  八个长度为25.4mm的飞球放置在驱程盘的凹槽体内，随驱程盘我们一起平移。飞球别的侧为与中轴线成45°锥面的拉力盘，拉力盘滑套在驱程轴套上。做工作时飞球的离心式力反应在拉力盘上，其轴上分力Fa.将使拉力盘沿轴上划动。二件套在拉力盘.上的划动联轴器和传动齿轮装置板也跟着转移。传动齿轮装置板上面套在泵油撑杆上，因而泵油撑杆也跟着转移，然后变泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
